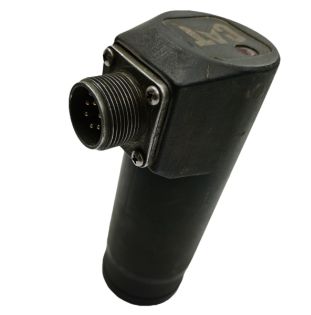

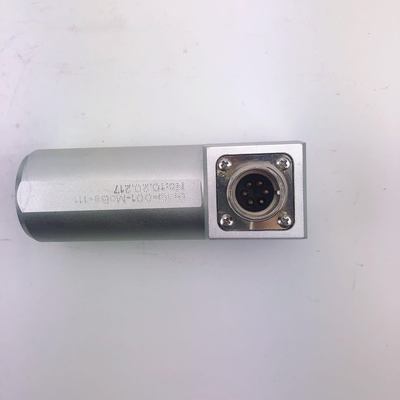

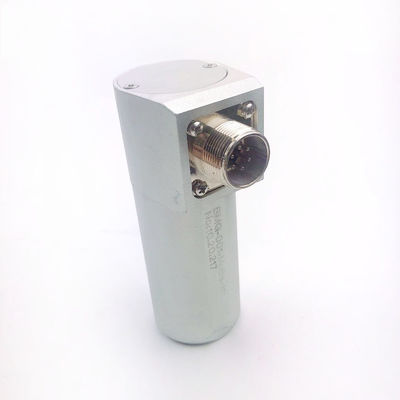

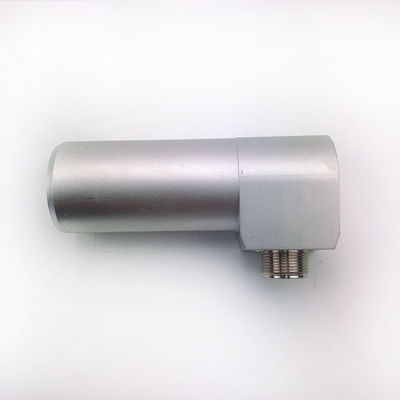

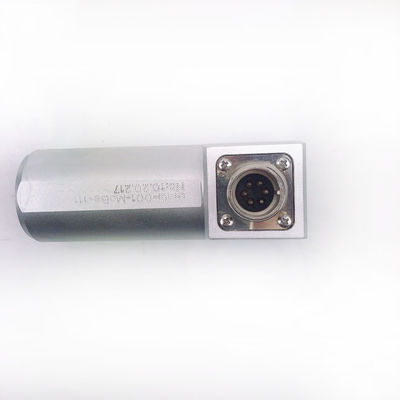

PAVER RESERVEONDERDELEN P/N369-4794-00 SENSOR Niveaumeter Controller Voor AP655F/AP355 PAVER

1. Systeemoversicht
Op de AP655F asfaltlegger is het materiaalnivelleringssysteem, vertegenwoordigd door P/N 369-4794-00, een contactloos ultrasoon sensorsysteem. De kerntaak is het automatisch handhaven van een constante hoogte van de materiaalstapel (asfaltmengsel) voor de afwerkbalk, wat een kritische factor is voor het waarborgen van de gladheid en kwaliteit van het leggen.
Kernfunctie: Continu de hoogte van het materiaal voor de afwerkbalk monitoren en een elektronisch regelsysteem gebruiken om automatisch de snelheid van de transportbanden (feeders) en vijzels (augers) te regelen, waardoor een gesloten-lusregeling wordt bereikt van "meer materiaal toevoeren bij te weinig, minder toevoeren bij te veel."
Einddoel: Zorgen voor een continue, uniforme en constante aanvoer van materiaal. Dit voorkomt legdefecten zoals scheuren, deuken, bulten of materiaalontmenging veroorzaakt door schommelende materiaalvolumes. Het vermindert ook aanzienlijk de werkdruk van de operator.

2. Hoofdcomponenten
Hoewel dit specifieke onderdeelnummer naar een van deze componenten kan verwijzen, omvat het gehele systeem doorgaans:

• Ultrasone Sensoren: Dit zijn de "ogen" van het systeem. Meestal is er één aan elke kant gemonteerd, boven de voorkant van de afwerkbalk, gericht naar beneden op de materiaalstapel. Ze zenden continu ultrasone golven uit en ontvangen echo's, waarbij ze de afstand tot de bovenkant van de stapel berekenen op basis van het tijdsverschil.
• Regelmodule / Controller: Dit is het "brein" van het systeem. Het ontvangt signalen van de ultrasone sensoren en vergelijkt deze met de door de operator ingestelde gewenste materiaalkelhoogte. Vervolgens berekent het een commandosignaal op basis van elke afwijking.
• Operatorinterface: Geplaatst op het bedieningspaneel in de cabine van de operator. De operator gebruikt deze om de automatische regeling AAN/UIT te zetten en de gewenste materiaalkelhoogte in te stellen (vaak uitgedrukt als een percentage van de hoogte van de materiaalpoorten, bijv. ingesteld tussen 60%-80%).
• Actuatoren: Dit zijn de "handen en voeten" van het systeem. Commando's van de regelmodule worden via elektrische circuits naar elektroproportionele kleppen gestuurd die de hydraulische motoren voor de transportbanden en vijzels regelen. Door de stroom te variëren, past het systeem nauwkeurig de hydraulische flow aan, waardoor de snelheid van materiaaltoevoer en -verdeling traploos wordt gevarieerd.

3. Hoe het werkt: Het proces

1. Meting: De linker en rechter ultrasone sensoren meten continu de afstand tot het materiaaloppervlak.
2. Vergelijking: De regelmodule vergelijkt de gemeten werkelijke afstand met de door de operator ingestelde ideale afstand (die de ideale materiaalkelhoogte vertegenwoordigt).
3. Berekening: Als het materiaalniveau te laag is (werkelijke waarde > ingestelde waarde), berekent de controller de noodzaak om de toevoersnelheid te verhogen. Als het niveau te hoog is (werkelijke waarde < ingestelde waarde), berekent het de noodzaak om de toevoersnelheid te verlagen.
4. Uitvoering: De regelmodule stuurt een elektrisch signaal naar de hydraulische elektrokleppen, waardoor de snelheid van de transportbanden en vijzels wordt aangepast om de materiaaltoevoersnelheid te veranderen.
5. Feedback: De verandering in toevoersnelheid veroorzaakt een verandering in de materiaalkelhoogte. De sensoren detecteren deze nieuwe verandering en de cyclus herhaalt zich. Dit continue gesloten-lusproces handhaaft een dynamisch evenwicht.

4. Belangrijkste Kenmerken en Voordelen

• Contactloze Meting: Ultrasone technologie is betrouwbaar en onderhoudsvrij, onaangetast door materiaaltemperatuur, viscositeit of kleur.
• Automatische Regeling: Vermindert aanzienlijk de werkdruk van de operator, waardoor deze zich kan concentreren op de rijrichting van de legger en de algemene bediening.
• Verbeterde Legkwaliteit: Een constante materiaalstroom is de meest fundamentele vereiste voor het waarborgen van de gladheid, dichtheid en uniformiteit van het wegdek.
• Verminderd Materiaalverlies en Mechanische Belasting: Voorkomt overmatige slijtage aan vijzelbladen en de afwerkbalk veroorzaakt door overbelasting, en vermijdt stilstand en afkoeling van de afwerkbalk door materiaaltekort.
• Onafhankelijke Links/Rechts Regeling: De linker en rechter materiaalniveaus worden doorgaans onafhankelijk gedetecteerd en geregeld, waardoor het systeem asymmetrische situaties kan hanteren, zoals wanneer één kant zonder materiaal komt te zitten.

5. Belangrijke Overwegingen

• Kalibratie: Sensoren moeten correct worden geïnstalleerd en gekalibreerd om de nauwkeurigheid van de meting te garanderen.
• Omgevingsinterferentie: Extreem weer (bijv. zware regen, dichte mist) of sterke lucht turbulentie (bijv. harde wind) kan theoretisch lichte interferentie met ultrasone signalen veroorzaken, hoewel in de praktijk de impact meestal minimaal is tijdens standaard legwerkzaamheden.
• Onderhoud: Houd de sensorprobes schoon en vrij van vuil zoals modder of asfalt om een goede werking te garanderen.

Samenvattend is het materiaalnivelleringssysteem, vertegenwoordigd door P/N 369-4794-00 voor de AP655F legger, een sterk geïntegreerd, intelligent ultrasoon automatisch toevoerregelsysteem. Het is een kerncomponent van moderne hoogwaardige leggers, die traditionele "ervaringsgerichte bediening" transformeert in "geautomatiseerde precisiebesturing". Het is een onmisbaar stuk apparatuur voor het garanderen van hoogwaardige legwerkzaamheden.
